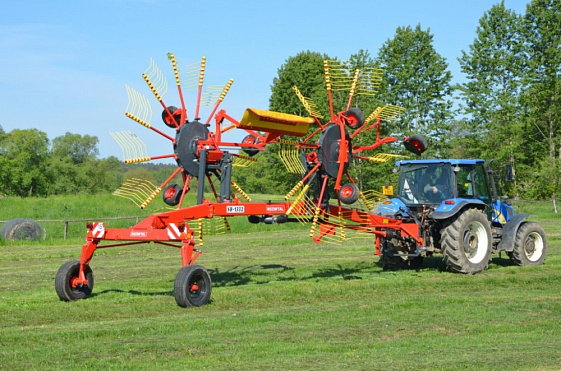

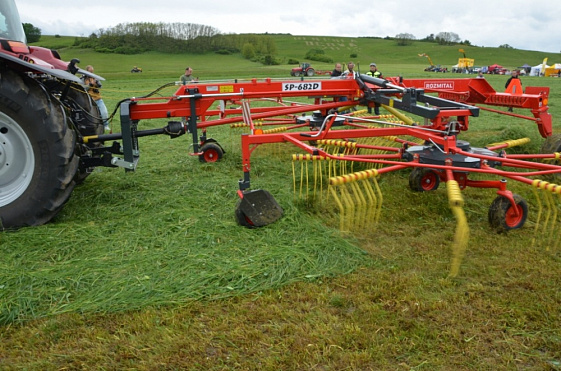

Как правильно настроить роторный валкообразователь перед работой

Роторный валкообразователь помогает быстро и аккуратно собирать скошенную траву в ровные валки, подготовленные к подбору, прессованию или транспортировке. Однако работа техники зависит не только от ее конструкции и мощности трактора. Перед началом эксплуатации важно правильно настроить валкообразователь с учетом состояния поля, характеристик растительной массы и требуемого размера валка.

Неправильная регулировка приводит к потерям кормовой массы, загрязнению сена землей, неравномерному формированию валков и повышенной нагрузке на рабочие органы. Поэтому перед выездом в поле рекомендуется провести комплексную настройку оборудования.

Подготовка валкообразователя к работе

Перед началом регулировки роторный валкообразователь необходимо правильно агрегатировать с трактором и провести предварительный технический осмотр. Даже небольшое отклонение в положении навески или ослабленное крепление рабочего органа влияет на качество формирования валка и безопасность эксплуатации.

В первую очередь проверяют совместимость трактора и оборудования. Например, если производитель валкообразователя указывает требуемую мощность трактора от 50 л. с., использовать его с машиной мощностью 35–40 л. с. не рекомендуется. При выборе техники также учитывают тип навески, массу агрегата и допустимую нагрузку на заднюю навесную систему.

После установки оборудования на трактор проверяют соединения. Например, если валкообразователь крепится к трехточечной навеске, необходимо убедиться, что оба нижних рычага зафиксированы, центральная тяга установлена без перекоса, а соединительные пальцы и шплинты находятся на местах. После фиксации агрегат сохраняет устойчивое положение без заметного люфта.

Отдельно проверяют карданный вал, который соединяется с валом отбора мощности трактора и приводом валкообразователя. Защитный кожух кардана должен быть установлен полностью и свободно вращаться относительно самого вала. Например, если после агрегатирования карданный вал оказался чрезмерно длинным и при подъеме оборудования упирается в элементы навески, эксплуатацию необходимо остановить и привести его длину в соответствие с требованиями производителя.

Затем осматривают роторы и рабочие органы. Проверяют состояние зубьев, креплений, подшипниковых узлов и защитных элементов. Если на одном роторе установлено, например, 40 зубьев, а несколько из них погнуты или отсутствуют, перед началом работы необходимо восстановить комплектность. Поврежденные элементы ухудшают качество подбора травы и увеличивают нагрузку на соседние детали.

Важно проверить и крепежные соединения. Например, если на раме и роторах предусмотрены десятки болтовых соединений, достаточно одного ослабленного крепления, чтобы во время работы возникли вибрации или люфт. Момент затяжки следует контролировать не «на глаз», а в соответствии с технической документацией конкретной модели. Если производитель указывает, например, 120 Н·м, использовать произвольное значение в 150–160 Н·м без соответствующих рекомендаций не следует.

Перед началом сезона необходимо проверить точки смазки. В зависимости от конструкции их количество составляет, например, 10–20 и более точек. Если производитель рекомендует выполнять смазку каждые 8–10 часов работы, процедуру следует проводить с указанной периодичностью, а не только перед началом сезона.

После установки валкообразователя на трактор необходимо проверить его положение относительно поверхности поля. Например, при подъеме агрегата навеской на 20–30 см рабочие органы не должны задевать элементы трактора или карданную передачу. При опускании оборудования также важно убедиться, что оно располагается устойчиво и симметрично.

Только после завершения осмотра переходят непосредственно к регулировке. При этом двигатель трактора необходимо заглушить и вынуть ключ зажигания. Нельзя пытаться вручную поправлять зубья, очищать роторы или проверять крепления при работающем приводе.

Например, если во время пробного запуска обнаружилось, что один из роторов вращается с посторонним шумом или заметной вибрацией, необходимо остановить агрегат и выяснить причину.

Таким образом, подготовку валкообразователя можно условно разделить на следующие этапы: агрегатирование с трактором → проверка навески и карданного привода → осмотр роторов и зубьев → проверка крепежа → смазка → проверка рабочего положения → пробный запуск. Такой порядок помогает выявить неисправности до выхода на поле и перейти к настройке оборудования уже после проверки его технического состояния.

Регулировка рабочей высоты

От расстояния рабочих органов до поверхности поля зависит качество подбора скошенной травы, чистота получаемого корма и нагрузка на рабочие механизмы. Неправильно установленная высота приводит как к потерям растительной массы, так и к повышенному износу зубьев и других деталей роторов.

Если рабочие органы установлены слишком низко, зубья начинают активно контактировать с почвой. В результате вместе с травой они захватывают землю, мелкие камни и растительные остатки. Это не только ухудшает качество кормовой массы, но и увеличивает нагрузку на зубья и привод. При контакте с грунтом металлические элементы быстрее изнашиваются или деформируются.

Например, если фактическая рабочая высота составляет 30–40 мм, а зубья опущены до 10–15 мм от поверхности поля, вероятность их контакта с почвой возрастает. Особенно это заметно на неровных участках, где небольшие перепады рельефа приводят к заглублению отдельных рабочих органов.

При слишком большой высоте ситуация обратная: зубья не захватывают нижний слой растительной массы и оставляют часть сена на поле. Например, если после прохода валкообразователя на площади остается заметный слой травы высотой 2–3 см, это указывает на необходимость корректировки положения рабочих органов, если другие параметры работы подобраны правильно.

Точная высота зависит от конструкции конкретного роторного валкообразователя. У разных моделей отличаются рабочий диаметр роторов, длина зубьев, система копирования рельефа и способ регулировки. Поэтому нельзя устанавливать одно универсальное значение для техники.

При настройке также учитывают состояние поля. На ровном участке можно установить рабочие органы ближе к поверхности, чем на поле с выраженным рельефом. Если на площади имеются кочки, борозды или другие неровности высотой 5–10 см, слишком низкая настройка увеличивает вероятность контакта зубьев с грунтом. В таких условиях особенно важна исправная работа механизмов копирования рельефа.

Влажность и состояние растительной массы также влияют на выбор положения рабочих органов. Сухое легкое сено подбирается иначе, чем более влажная и тяжелая трава. Если масса плохо захватывается и часть ее остается между проходами, сначала проверяют рабочую высоту, а затем при необходимости корректируют скорость движения и другие параметры.

Регулировку следует выполнять на ровной площадке перед началом работы, после чего обязательно проверить результат непосредственно в поле. Например, после установки предполагаемого зазора 40 мм выполняют пробный проход длиной 30–50 м. Затем оценивают, насколько полно подобрана растительная масса, нет ли следов контакта зубьев с почвой и насколько равномерно сформирован валок.

Если после прохода на поле остается достаточное количество травы, рабочие органы можно постепенно опускать. Делать это лучше небольшими шагами, например по 5–10 мм, каждый раз проверяя результат. Резкое изменение высоты сразу на несколько сантиметров приводит к чрезмерному заглублению рабочих органов.

Если же на зубьях появляется земля, они цепляют грунт, а в кормовой массе заметно увеличивается количество почвенных частиц, рабочие органы необходимо поднять. Например, если при настройке на 30 мм зубья регулярно касаются земли, можно попробовать увеличить зазор до 40–50 мм и снова выполнить пробный проход, если такие значения допускаются инструкцией производителя.

Если на ровной части поля рабочая высота выбрана правильно, при изменении рельефа расстояние между зубьями и грунтом может уменьшаться. Поэтому важно, чтобы рабочие органы корректно копировали поверхность поля, а регулировочные механизмы были исправны.

Правильно установленная высота определяется не только по расстоянию до земли, но и по результату работы. Грамотно настроенный роторный валкообразователь собирает массу сена без заметного количества остатков, не загребает грунт и не оставляет глубоких следов от рабочих органов.

Таким образом, настройку рабочей высоты рекомендуется проводить по следующей схеме:

1. Установить валкообразователь на ровной площадке.

2. Проверить исходное положение рабочих органов согласно инструкции производителя.

3. Установить рекомендованный зазор, например 30–50 мм, если такой диапазон предусмотрен для конкретной модели.

4. Выполнить пробный проход длиной 30–50 м.

5. Проверить количество оставшейся на поле травы и наличие контакта зубьев с почвой.

6. При необходимости изменить высоту небольшими шагами по 5–10 мм.

7. После получения нужного результата проверить надежность фиксации регулировочных элементов.

Главная задача регулировки — найти минимальную рабочую высоту, при которой роторные грабли подбирают растительную массу, но рабочие органы не контактируют с почвой. При этом конкретные значения необходимо выбирать только с учетом конструкции оборудования и требований его производителя.

Настройка ширины захвата

Ширина захвата определяет, какую полосу скошенной травы техника обрабатывает за один проход. От правильно выбранной ширины зависят производительность агрегата, количество проходов по полю, равномерность формирования валка и нагрузка на трактор.

У разных моделей ширина захвата отличается. Например, у компактного роторного валкообразователя она составляет 3–5 м, у более производительных машин 6–10 м и более. Если конструкция предусматривает регулировку, оператор адаптирует рабочую ширину под конкретные условия поля.

При выборе параметра прежде всего учитывают количество скошенной травы. На участке с небольшой урожайностью увеличение ширины захвата помогает быстрее обработать площадь. Например, если ширина захвата составляет 4 м, а после регулировки ее увеличили до 6 м, при одинаковой скорости движения теоретически за один проход агрегат обрабатывает на 50% большую ширину.

Условную производительность можно рассмотреть на простом примере. Если валкообразователь работает со скоростью 8 км/ч и имеет ширину захвата 4 м, теоретическая производительность составляет:

8 × 4 / 10 = 3,2 га/ч.

При увеличении ширины до 6 м при той же скорости получаем:

8 × 6 / 10 = 4,8 га/ч.

Это теоретические значения без учета разворотов, перекрытий, остановок и других потерь рабочего времени. Фактическая производительность будет ниже.

Однако максимальная ширина не всегда является оптимальной. Если на поле находится большое количество скошенной массы, слишком широкая рабочая зона приведет к формированию чрезмерно объемного валка или неравномерному распределению травы. Кроме того, возрастает нагрузка на рабочие органы и трактор.

Например, если на участке сформирован толстый слой травы, увеличение ширины захвата с 6 до 8 м окажется нецелесообразным, если трактор уже работает на повышенной нагрузке. В такой ситуации разумнее подобрать меньшую ширину и сохранить стабильную скорость движения, чем пытаться обработать максимально широкую полосу с перегрузкой агрегата.

Необходимо учитывать и ширину последующей техники. Валкообразователь должен формировать валок, который соответствует возможностям пресс-подборщика или подборщика. Например, если ширина подборщика составляет около 2 м, а валкообразователь формирует валки шире этого значения, перед последующей операцией потребуется дополнительная корректировка.

Если роторный валкообразователь имеет две или несколько регулируемых секций, они должны быть установлены симметрично. Перекос приведет к тому, что одна часть оборудования будет собирать траву слишком активно, а другая оставлять значительное количество массы на поле.

Перед началом движения необходимо убедиться, что регулировочные механизмы надежно зафиксированы. Если ширина захвата изменяется гидравлическим приводом, после установки нужного положения следует проверить работу цилиндров и отсутствие утечек масла. Механические регулировки должны быть надежно зафиксированы штатными пальцами, фиксаторами или другими предусмотренными производителем элементами.

Настройку ширины рекомендуется начинать с значения, рекомендованного производителем. Например, если рабочий диапазон конкретной модели составляет 5–7 м, не следует самостоятельно увеличивать его до 8–9 м без соответствующей возможности, предусмотренной конструкцией.

После изменения ширины необходимо выполнить пробный проход. Достаточно обработать участок длиной 30–50 м, чтобы оценить положение роторов и качество формирования валка. Если после прохода по краям остаются полосы нескошенной или неподобранной травы, проверяют перекрытие рабочих зон и положение роторов.

Определенное значение ширины захвата также необходимо сопоставлять со скоростью движения. Например, при ширине 6 м и скорости 8 км/ч теоретическая производительность составляет 4,8 га/ч, а при снижении скорости до 6 км/ч уже 3,6 га/ч. Поэтому увеличение ширины захвата сохранит производительность даже при необходимости снизить скорость на сложном участке.

При работе на неровном поле ширину захвата иногда целесообразно уменьшить. Чем шире агрегат, тем больше площадь, на которой одновременно проявляются перепады рельефа. Если отдельные рабочие секции недостаточно копируют поверхность, возрастает риск изменения рабочей высоты зубьев и ухудшения качества подбора.

Таким образом, ширину захвата следует выбирать не по принципу «чем больше, тем лучше», а с учетом урожайности, объема растительной массы, рельефа поля, мощности трактора, конструкции валкообразователя и характеристик техники, которая будет использоваться на следующем этапе.

Подходящей считается такая настройка, при которой агрегат обрабатывает максимально возможную площадь без перегрузки, формирует равномерные валки и не оставляет большого количества растительной массы между проходами.

Регулировка размера и формы валка

При настройке оборудования необходимо учитывать не только ширину захвата агрегата, но и то, каким должен получиться готовый валок, удобный для последующего подбора, прессования или погрузки.

Подходящие параметры валка зависят от используемой техники. В первую очередь необходимо учитывать ширину подборщика пресс-подборщика, кормоуборочного оборудования или другой машины, которая будет работать с валком. Если валок шире подборщика, часть растительной массы останется на поле. Если же он слишком узкий и плотный, рабочие органы подборщика захватят массу неравномерно, что увеличивает нагрузку на механизм.

Например, если ширина подборщика пресс-подборщика составляет 2 м, желательно сформировать валок, который укладывается в его рабочую зону. Вал шириной 2,5–2,7 м в таком случае подбирается с потерями по краям, особенно при движении по неровному полю. Если же вал имеет ширину 1–1,5 м, масса будет сосредоточена в относительно узкой полосе, что приведет к более интенсивному заполнению центральной части подборщика.

При этом ширина валка не должна рассматриваться отдельно от его плотности. Две полосы растительной массы одинаковой ширины могут отличаться по объему и массе. Например, валок шириной 1,8 м, сформированный из небольшого количества сухой травы, будет легче, чем вал такой же ширины после уборки высокоурожайного участка.

При большой урожайности следует контролировать объем растительной массы, поступающей в валок. Если за один проход роторные грабли собирают слишком большое количество травы, вал получится высоким, плотным и неравномерным. В такой ситуации имеет смысл скорректировать рабочую ширину, скорость движения или положение рабочих органов.

Например, если при скорости 8 км/ч валкообразователь формирует слишком объемный вал, можно попробовать снизить скорость до 6–7 км/ч только в том случае, если это улучшает качество формирования, либо изменить рабочие настройки согласно инструкции конкретной модели. Однако снижение скорости само по себе не всегда уменьшает объем растительной массы в валке, так как оно может, наоборот, увеличить количество собранной массы на единицу длины валка. Поэтому параметр необходимо подбирать комплексно.

На размер валка влияет и взаимное положение роторов. В зависимости от конструкции роторного валкообразователя рабочие органы формируют один или несколько валков. При неправильной регулировке одна часть массы сместится слишком далеко в сторону, а другая останется между роторами.

Например, если два ротора должны сходиться к центральной зоне и формировать единый валок, но один из них установлен с небольшим смещением, готовый вал получится асимметричным. Для последующей работы пресс-подборщика это создаст неравномерную нагрузку на рабочий механизм.

Для последующего прессования обычно предпочтителен равномерный непрерывный вал без резких утолщений и разрывов. Если отдельные участки имеют больший объем травы, пресс-подборщик будет получать неодинаковое количество массы на разных участках движения.

Например, на одном участке поля вал имеет ширину 1,8 м и равномерную высоту около 30–40 см, а через несколько метров его высота увеличивается до 60–70 см. Такая неоднородность приведет к тому, что подборщик будет работать с переменной нагрузкой. Поэтому при настройке необходимо стремиться не просто собрать траву, а распределить ее по валку равномерно.

Сухая легкая трава легко перемещается рабочими органами и распределяется по площади. Более влажная и тяжелая масса перемещается иначе и формирует плотные участки. При изменении состояния травы в течение рабочего дня иногда требуется корректировать скорость движения или другие рабочие параметры.

После первичной настройки рекомендуется выполнить пробный проход длиной 30–50 м. Затем необходимо осмотреть полученный валок на нескольких участках. Оценивают его ширину, высоту, плотность, непрерывность и количество растительной массы, оставшейся за пределами валка.

Если трава остается по краям, прежде всего проверяют рабочую высоту и положение роторов. Например, если после прохода по обе стороны от валка остаются полосы шириной 10–15 см, рабочие органы могут быть установлены неправильно или рабочая зона роторов недостаточно перекрывается.

Если вал получается прерывистым, с участками длиной 1–2 м, где растительной массы меньше, необходимо проверить равномерность движения и положение рабочих органов.

Таким образом, правильная настройка помогает создать ровный, непрерывный и равномерный валок, ширина которого соответствует подборщику последующей сельхозтехники. Окончательные параметры определяют не только по измерениям, но и по результату пробного прохода.

Выбор рабочей скорости

Скорость движения трактора влияет на качество работы роторного валкообразователя, производительность агрегата и равномерность формирования валка. Даже при правильно установленной рабочей высоте и ширине захвата повышенная или, наоборот, пониженная скорость ухудшает результат.

При увеличении скорости сокращается время, за которое рабочие органы обрабатывают каждый участок поля. Если растительной массы немного и поле ровное, агрегат может работать на повышенной скорости. Однако при большой урожайности роторам требуется переместить больший объем травы. Если скорость движения слишком высока, часть массы не успевает захватываться рабочими органами и остается на поле.

Например, если валкообразователь работает со скоростью 6 км/ч, а затем скорость увеличивают до 10 км/ч, за один час трактор проходит на 66,7% больше расстояния. Теоретически это повышает производительность, но одновременно увеличивает объем поля, который необходимо обработать рабочим органам за единицу времени.

Условная производительность рассчитывается по формуле:

Производительность = ширина захвата × скорость / 10.

Например, при ширине захвата 6 м и скорости 6 км/ч теоретическая производительность составляет:

6 × 6 / 10 = 3,6 га/ч.

При увеличении скорости до 8 км/ч:

6 × 8 / 10 = 4,8 га/ч.

А при скорости 10 км/ч:

6 × 10 / 10 = 6 га/ч.

Это теоретические значения. На практике производительность будет ниже из-за разворотов, перекрытий, остановок, изменения направления движения и других потерь рабочего времени.

Скорость необходимо подбирать с учетом состояния поля. На ровном сухом участке работа выполняется на повышенной скорости, если это допускается производителем и не ухудшает качество работы. На неровных площадях, участках с кочками, канавами или сложным рельефом скорость целесообразно снижать.

После изменения скорости желательно выполнить пробный проход длиной 30–50 м и сравнить результат. Например, сначала рекомендуется пройти участок со скоростью 6 км/ч, затем со скоростью 8 км/ч, сохранив остальные настройки без изменений. После этого сравнить количество оставшейся на поле травы, форму валка и равномерность распределения массы.

Если при увеличении скорости количество остатков возрастает, а качество валка ухудшается, выбранный режим следует считать слишком интенсивным для текущих условий.

Таким образом, рабочую скорость необходимо подбирать не по максимальному значению на спидометре трактора, а по фактическому результату работы. Подходящим считается режим, при котором роторный валкообразователь полностью подбирает растительную массу, формирует ровный непрерывный валок, не перегружается и сохраняет работу трактора.

При этом конкретный диапазон скорости всегда необходимо определять по инструкции производителя.

Настройка частоты вращения и проверка рабочих органов

Для ротационного валкообразователя важна не только скорость движения трактора, но и частота вращения роторов. При изменении скорости движения требуется корректировка режима работы рабочих органов, чтобы растительная масса равномерно подбиралась и укладывалась в валок.

Частота вращения должна соответствовать конструкции конкретного валкообразователя, количеству растительной массы и условиям работы. Универсального значения, подходящего для всех моделей, не существует. Например, если производитель указывает диапазон частоты вращения роторов 300–450 об/мин, начинать работу следует со значения, предусмотренного инструкцией для конкретных условий, а затем оценивать качество формирования валка.

При повышенной частоте вращения рабочие органы перемещаются слишком интенсивно. Сухая и легкая трава при этом сильнее разбрасывается, часть массы выходит за пределы формируемого валка, увеличивается динамическая нагрузка на зубья, подшипники, приводы и другие элементы ротора.

При пониженной частоте вращения рабочие органы будут перемещать растительную массу недостаточно интенсивно, из-за чего часть травы останется между проходами или сформируется в рыхлый и прерывистый валок.

Поэтому настройку частоты вращения целесообразно выполнять постепенно. Например, если конструкция оборудования допускает работу в диапазоне 300–450 об/мин, можно начать с нижней части рекомендованного диапазона, выполнить пробный проход длиной 30–50 м и оценить результат. Если трава подбирается не полностью, а другие параметры настроены правильно, режим можно скорректировать в пределах, разрешенных производителем.

При этом частоту вращения необходимо рассматривать вместе со скоростью движения. Например, один и тот же режим 400 об/мин может давать разный результат при скорости трактора 5 и 9 км/ч. На повышенной скорости рабочим органам приходится обрабатывать больший объем растительной массы за единицу времени. Поэтому при изменении скорости желательно повторно оценить качество валка.

Перед запуском также необходимо проверить положение и состояние всех рабочих органов. Зубья роторов должны быть установлены равномерно, без заметных перекосов, повреждений и деформаций. Если на одном из роторов часть зубьев расположена ниже остальных, они могут сильнее контактировать с почвой или, наоборот, не полностью захватывать растительную массу.

Отдельное внимание уделяют крепежным соединениям. После транспортировки, продолжительного хранения или ремонта важно проверить пальцы, болты, гайки, шплинты и другие фиксирующие элементы.

После замены зубьев, подшипников, элементов привода или других рабочих деталей настройку стоит проверить повторно. Например, если после ремонта заменен один из рабочих узлов ротора, перед выходом на поле важно убедиться, что он установлен в правильном положении и не отличается по высоте или геометрии от остальных элементов.

Таким образом, правильная настройка роторного валкообразователя включает не только выбор частоты вращения, но и проверку исправности рабочих органов. Частота вращения, скорость движения, рабочая высота и положение роторов должны работать как единая система. Только после проверки параметров можно переходить к полноценной обработке поля.

Пробный проход перед работой

Перед началом работы на всей площади желательно выполнить пробный проход.

После него оценивают:

• качество подбора растительной массы;

• наличие остатков травы на поле;

• контакт рабочих органов с почвой;

• равномерность валка;

• его ширину и плотность;

• отсутствие повышенного шума и вибраций;

• нагрузку на трактор.

Если результат соответствует требованиям, можно продолжать работу. При обнаружении недостатков трактор останавливают и корректируют настройки.

Перед эксплуатацией валкообразователя рекомендуется выполнять краткий технический осмотр. Необходимо проверить крепления, рабочие органы, карданный привод, защитные элементы и состояние смазки. Также важно убедиться, что в механизмах отсутствуют посторонние предметы и загрязнения.

Заключение

Правильная настройка роторного валкообразователя помогает повысить качество формирования валков и грамотнее использовать сельхозтехнику. Перед началом работы необходимо проверить техническое состояние оборудования, установить рабочую высоту, подобрать ширину захвата, настроить положение рабочих органов и выбрать подходящую скорость движения.

При этом конкретные параметры стоит устанавливать с учетом конструкции модели, характеристик трактора и рекомендаций производителя. После настройки желательно выполнить пробный проход и скорректировать рабочие параметры.

Грамотно настроенный валкообразователь помогает формировать ровные валки с минимальными потерями растительной массы и создает подходящие условия для последующего подбора и прессования сена.
