Правила сборки и эксплуатации граблей-ворошилок

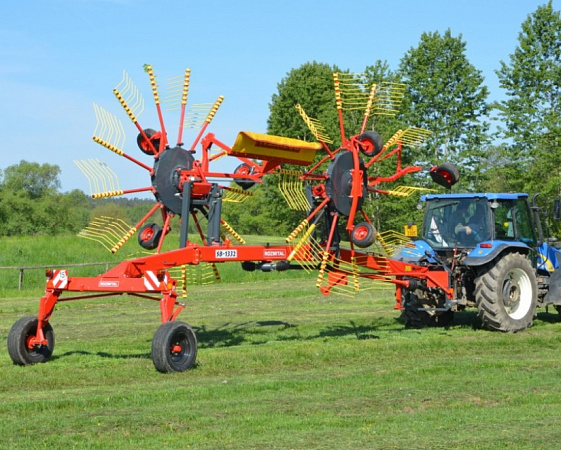

Грабли-ворошилки валкообразователи относятся к оборудованию для подготовки кормов. Агрегаты ворошат провяленную траву, сгребают её в валки, выполняют сдваивание и аккуратное оборачивание валков. Модели работают на всех видах почв, кроме сильно каменистых участков, и подходят как для сеяных трав, так и для естественных сенокосов.

Чтобы грабли-ворошилки долго и надежно работали, важно соблюдать правила сборки, настройки и эксплуатации агрегатов.

Устройство и принцип работы граблей ворошилок

Работа граблей ворошилок основана на вращении рабочих колес, оснащенных пружинными пальцами. Колеса приводятся в движение за счет контакта с почвой. Установленные под углом к направлению движения, они подхватывают траву и последовательно передают её между собой, формируя валок.

Для ворошения достаточно изменить положение крыльев граблей, при котором травяная масса вспушивается, но не передается на следующее колесо. При движении вдоль валка грабли мягко сдвигают его в сторону или полностью оборачивают.

Давление рабочих колес на почву регулируется пружинами, благодаря чему оборудование адаптируется под тип травы и влажность почвы.

Общие требования безопасности при сборке и эксплуатации граблей-ворошилок

Работа с граблями-ворошилками требует строгого соблюдения правил техники безопасности. К эксплуатации допускаются только специалисты, прошедшие обучение, знакомые с устройством машины, руководством по эксплуатации и потенциальными рисками. Безопасность оператора и сохранность оборудования во многом зависят от правильной организации рабочего процесса.

Безопасность при сборке

Перед началом монтажа важно подготовить рабочее пространство. Площадка должна быть ровной и оснащенной устойчивыми подставками, предоставляющими доступ к узлам. При установке крупных и тяжёлых элементов используют грузоподъемные механизмы, а строповку выполняют только в отмеченных производителем местах, так как это исключает повреждение оборудования и гарантирует безопасность персонала.

Детали перед сборкой рекомендуется разложить в зоне монтажа так, чтобы исключить путаницу и лишние перемещения. Работать следует в специальной защитной одежде, избегая контакта с острыми металлическими элементами рабочих колес и секций.

Перед выездом в поле оператор обязан убедиться в полной исправности как трактора, так и навесного оборудования. Проверяется надежность крепления граблей, целостность всех механических элементов, отсутствие люфтов, правильная фиксация шарниров и предохранительных устройств. Защитные кожухи и фиксаторы должны находиться на своих местах и быть надежно закреплены.

Также выполняется предварительная регулировка положения рабочих колес, угла атаки и давления на почву. Посторонние навесные элементы трактора, которые мешают работе граблей ворошилок, должны быть сняты заранее.

При работе в поле особое внимание уделяется устойчивости и предсказуемости поведения агрегата. Передвижение с граблями возможно только при заблокированных в транспортном положении крыльях, во время преодоления неровностей рабочие колеса обязательно поднимают, чтобы избежать повреждений.

Движение осуществляется с безопасной, умеренной скоростью, соответствующей состоянию дороги и качеству покрытия сельхозугодий. Любые работы по обслуживанию, включающие очистку, подтяжку креплений, регулировку, выполняются после полной остановки агрегата и выключения двигателя трактора.

Категорически запрещено проводить ремонтные операции на работающем тракторе, находиться рядом с агрегатом при его движении или при изменении положения крыльев. Эксплуатация неисправных граблей или трактора создаёт угрозу для оператора и приводит к поломкам.

Приемка и подготовка к сборке граблей ворошилок

Грабли поставляются частично разобранными. После доставки необходимо:

• Проверить комплектность и визуально осмотреть узлы.

• Убедиться в отсутствии повреждений.

• При выявлении нарушений составить акт приемки.

• Разложить детали для удобства сборки.

Трущиеся элементы перед установкой следует очистить от загрязнений и смазать.

Правила сборки граблей-ворошилок

Сборку выполняют на ровной площадке, используя устойчивые подставки и подъёмно-транспортные устройства.

Следует соблюдать принципы монтажа:

• Резьбовые соединения затягивать с усилием, соответствующим диаметру болта.

• Обязательно использовать средства против самоотвинчивания, включая шплинты, контргайки, пружинные шайбы.

• Работать в защитной одежде, избегая контакта с острыми рабочими элементами.

Последовательность сборки:

1. Подготовить раму и установить её на навеску трактора.

2. Смонтировать узлы подвески крыльев.

3. Установить и зафиксировать крылья.

4. Установить качалки и рабочие колеса.

5. Проверить легкость движения всех подвижных элементов.

Проверка работоспособности и обкатка граблей-ворошилок

После сборки необходимо:

• Навесить оборудование на трактор.

• На ровной площадке выполнить первичную регулировку.

• Провести пробное ворошение или сгребание на небольшой дистанции.

• Проверить прочность соединений и устранить выявленные недостатки.

Обкатка оборудования проводится в два этапа:

1. Кратковременная проверка (около 20 минут), которая выявляет люфты и несоответствие сборки.

2. Полноценная обкатка (несколько часов работы), проводящаяся в щадящем режиме с периодическим контролем нагрева ступиц и затяжки креплений.

Регулировка граблей-ворошилок

Правильная регулировка считается основой надежной работы агрегата.

Элементы настройки:

• Угол атаки рабочих колес регулируется поворотным кронштейном.

• Высота работы и давление колес изменяются положением навески трактора и выбором отверстия для крепления пружин.

• Синхронность работы секций, при которой важно, чтобы пальцы всех колес равномерно касались почвы.

• Изделие должно формировать ровный валок, ось которого совпадает с осью трактора.

Если пальцы рабочих колес изгибаются или быстро изнашиваются, то это признак неправильной регулировки.

Правила эксплуатации граблей-ворошилок

Грабли-ворошилки выполняют следующие типы работ:

• сгребание массы в валки,

• ворошение,

• оборачивание валка,

• сдваивание валков.

Работа выполняется прямолинейно. Разворот агрегата допускается только с поднятыми рабочими колесами. За качеством формирования валка необходимо периодически следить, при необходимости корректируя угол атаки.

Транспортировка граблей ворошилок

Чтобы перевести грабли на другое поле или на место хранения, необходимо:

1. Заблокировать крылья фиксатором.

2. Поднять грабли гидравликой.

3. Повернуть крылья в транспортное положение.

4. Установить безопасный дорожный просвет рабочих колес.

На большие расстояния или по плохим дорогам рекомендуется перевозить грабли в полуразобранном виде.

Отсоединение, хранение и консервация граблей ворошилок

После завершения работы необходимо опустить грабли на землю, заблокировать гидросистему, заглушить двигатель и вынуть ключ. При отсоединении важно установить опорные стойки и убедиться в их надежной фиксации.

Для длительного хранения проводят очистку и защитную консервацию в проветриваемых помещениях. Грабли размещают так, чтобы исключить их самопроизвольное перемещение. При этом между машинами оставляют безопасный зазор.

Грабли-ворошилки для трактора — незаменимая техника для кормозаготовки, однако надежность агрегатов зависит от правильной сборки, настройки и соблюдения требований безопасности. Компетентное обслуживание гарантирует долгий срок службы оборудования и качество валков.
