Принцип работы карданного вала, его устройство и элементы

Карданный вал относится к элементам трансмиссии, предназначенным для передачи крутящего момента между агрегатами, расположенными на различном расстоянии и под разными углами. Конструкция элемента компенсирует осевые и угловые смещения, возникающие при работе машины, создавая передачу мощности даже при вибрациях, неровностях рельефа и изменении положения узлов.

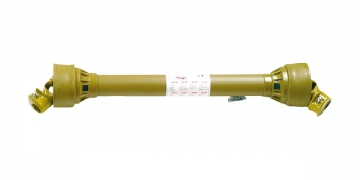

Карданный вал для сельскохозяйственной техники соединяет вал отбора мощности (ВОМ) трактора с рабочими органами навесного или прицепного оборудования. Через карданный вал вращение от двигателя передается на активные узлы сельхозмашин, включая косилки, пресс-подборщики, кормораздатчики, сеялки, почвофрезы, культиваторы, измельчители, опрыскиватели и другие механизмы.

Благодаря этому создается синхронная работа трактора и агрегата, так как крутящий момент передается без потерь, а производительность техники сохраняется даже при изменении угла между трактором и орудием во время движения по полю.

Карданный вал для сельскохозяйственной техники обладает телескопической конструкцией, благодаря чему его длина регулируется в зависимости от расстояния между агрегатами. Дополнительные элементы, такие как вилка карданного вала, фрикционная муфта, крестовины и переходники, создают не только передачу крутящего момента, но и защиту от перегрузок, плавность работы и долговечность узла.

Принцип работы карданного вала для сельхозтехники

Работа карданного вала основана на передаче вращательного движения между двумя валами, расположенными под переменным углом. Во время работы сельскохозяйственной техники угол работы постоянно меняется, особенно при движении по пересечённой местности, поворотах трактора или работе навесного оборудования на неровной поверхности.

Главным элементом, создающим подвижность системы, считается карданный шарнир, состоящий из крестовины и двух вилок. Когда ведущий вал вращается, крестовина передаёт крутящий момент на ведомый вал, который находится под углом. Таким образом, вращение не прерывается, даже если оси соединенных агрегатов отклоняются друг от друга.

Чтобы устранить неравномерность вращения, возникающую при работе одного шарнира, карданные соединения устанавливаются попарно. Первый шарнир изменяет скорость вращения вала при обороте, но второй компенсирует эти колебания, плавно передавая момент вращения. Благодаря этому вращение на выходе остаётся равномерным, что важно для машин, где стабильность вращения влияет на качество обработки материала.

Телескопическая часть карданного вала выполняет функцию изменения длины узла при приближении или удалении трактора от агрегата. Во время движения по полю расстояние между ВОМ и входным валом орудия меняется, и телескопический механизм компенсирует эти изменения, не нарушая работы трансмиссии.

Кроме того, принцип действия карданного вала включает защитные элементы, которые повышают безопасность эксплуатации. Фрикционная муфта защищает трансмиссию и оборудование от перегрузок. Например, если рабочий орган заклинивает или резко возрастает сопротивление вращению, муфта временно проскальзывает, снижая крутящий момент и предотвращая поломку кардана или орудия. После снятия нагрузки элемент автоматически восстанавливает передачу.

Некоторые карданные валы также оснащаются предохранительными штифтами или ограничительными муфтами, которые срабатывают при превышении допустимого момента и физически размыкают передачу, исключая повреждения дорогостоящих узлов.

Таким образом, принцип работы карданного вала можно охарактеризовать как гибкую, самокомпенсирующую систему передачи энергии, способную неизменно работать при постоянных изменениях расстояний, углов и нагрузок. Он гарантирует не только передачу мощности, но и адаптацию трансмиссии к динамическим условиям, что делает карданный вал для сельскохозяйственной техники незаменимым элементом в конструкции современной сельхозмашины.

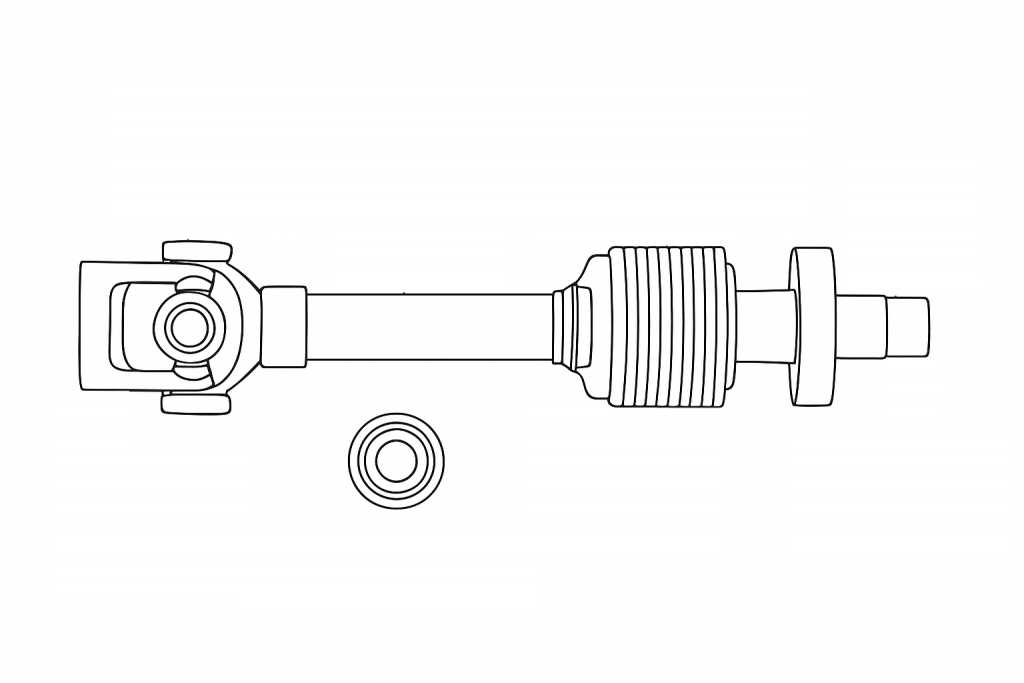

Устройство карданного вала для сельскохозяйственной техники

Конструкция карданного вала для сельскохозяйственной техники представляет собой продуманный механический узел, в котором каждый элемент выполняет персональную функцию. Детали элемента работают совместно, создавая передачу вращательного движения, компенсацию смещений и защиту трансмиссии от перегрузок.

1. Вал (трубы карданного вала)

Основу конструкции составляют две трубы, наружная и внутренняя, образующие телескопическую часть кардана. Благодаря этому вал меняет длину при изменении расстояния между трактором и агрегатом. Телескопический механизм позволяет кардану «работать на растяжение и сжатие», что важно при поворотах, движении по неровностям или работе с навесным оборудованием разного типа. Трубы изготовлены из прочной легированной стали, гарантирующей устойчивость к кручению и изгибу. Внутренние шлицы и направляющие плавно перемещают секции без люфта и потери крутящего момента.

2. Крестовины карданного вала

Крестовина — это центральный элемент карданного шарнира, состоящий из корпуса в форме креста и четырёх подшипников, установленных в проушинах вилок. Крестовина передает крутящий момент при отклонении валов под углом, сохраняя при этом надёжность и плавность вращения. Элементы работают в сложных условиях, при вибрациях, загрязнении и высокой нагрузке, поэтому изготавливаются из термообработанной стали и комплектуются пресс-масленками для регулярной смазки.

3. Вилки карданного вала для сельхозтехники

Вилки карданного вала соединяют крестовины с другими элементами трансмиссии. Они бывают нескольких видов:

• Внутренние вилки, которые устанавливаются на шлицевую часть вала, гарантируя жесткое соединение.

• Наружные вилки, которые крепятся на крестовины, передавая вращение между шарнирами. Встречаются также вилки с фланцами для соединения с редукторами или валами отбора мощности.


4. Фрикционная муфта карданного вала

Фрикционная муфта предназначена для предотвращения поломки трансмиссии при перегрузках. Принцип работы элемента основан на проскальзывании фрикционных дисков при превышении допустимого крутящего момента. Это важно при работе с механизмами, где возможно внезапное заклинивание, например, в пресс-подборщиках или почвофрезах. После снятия нагрузки муфта возвращается в нормальный режим, что исключает необходимость остановки работы и ручного вмешательства.

5. Переходники карданного вала

Переходники служат для адаптации карданного вала к различным типам валов отбора мощности, редукторов и агрегатов. Благодаря переходникам один и тот же кардан используется с разными видами оборудования, имеющим разные диаметры или стандарты шлицев.

6. Защитный кожух карданного вала

Безопасность оператора считается обязательным требованием при работе с вращающимися элементами. Защитный кожух закрывает вал по длине, предотвращая случайное соприкосновение с вращающимися частями и защищая механизм от попадания грязи, пыли и растительных остатков. Кожухи оснащены подшипниками и крепежными кольцами, которые позволяют кожуху оставаться неподвижным во время вращения вала.

7. Дополнительные элементы и аксессуары

В конструкции карданных валов для сельхозтехники также используются:

• Опорные подшипники для длинных валов, где требуется дополнительная фиксация;

• Предохранительные штифты, представляющие собой одноразовые элементы, размыкающие передачу при резкой перегрузке;

• Смазочные фитинги и уплотнители, которые гарантируют легкое обслуживание и продлевают срок службы узла.

Таким образом, устройство карданного вала — это сочетание прочных механических компонентов, рассчитанных на эксплуатацию в тяжелых условиях. Каждый элемент играет важную роль в передаче мощности. Правильное обслуживание и использование оригинальных запчастей карданного вала для сельхозтехники поддерживает производительность и долговечность трансмиссионной системы.
